水泵的汽蚀余量与安装高度到底是什么

文章出处:http://www.ahtlclb.com/ 人气:发表时间:2020-04-20
    一、气蚀的发生过程:
    液体汽化时的压力称为汽化压力(饱和蒸汽压力),液体汽化压力的大小和温度相关,温度越高,因为分子运动更强烈,其汽化压力越大。20℃清水的汽化压力为233.8Pa,而100℃水的汽化压力为101296Pa(一个大气压)。由此可见,相应温度下的压力是促使液体汽化的外界因素。液体在相应温度下,减少压力至该温度下的汽化压力时,液体便产生气泡,把这种产生气泡的现象称为气蚀。
    气蚀时产生的气泡,流动到高压处时,其体积减小以至破灭。这种压力上升,气泡消失在液体中的现象称为气蚀的溃灭。
    为了确保泵不空化,泵叶轮进口处液体的单位重量必须超过汽化压力。浅释如下:
    当离心泵的吸高过高,液体温度过高,不能使吸入口的压力小于或等于液体的饱和蒸汽压时,液体会在泵壳进口沸腾和蒸发,形成一个充满蒸汽的空间,当泵壳旋转时,气泡进入高压区,由于压差、气泡和凝析液等因素,
    当汽蚀发生时,泵会产生噪声和振动,使泵头的性能、流量、效率急剧下降,同时加速材料损坏,缩短机器部件的使用寿命,因此有必要限制泵吸高度,防止大量液体蒸发,避免空化。

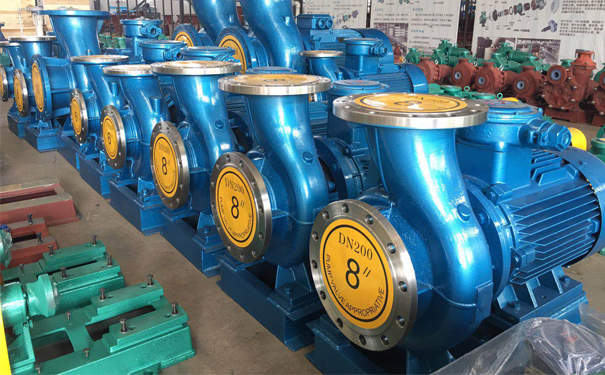

    水泵
    一台水泵在运转中发生了气蚀,但在完全相同的条件下换上另一台泵可能就不会发生气蚀,这说明是否发生气蚀和泵本身的抗气蚀性能相关。反之,同一台泵在某一条件下(如吸上高度7米)使用发生气蚀,改变使用条件(如吸上高度5米)则不会发生气蚀,这说明是否发生气蚀还与使用条件相关。这就是泵化或必要的空化残余npshr(也称为必要的净压头)和装置空化或有效空化残余npsha(也称为有效净正压头)。
    二、泵安装高度:
    泵吸液,因为叶轮在叶轮进口旋转造成真实空气,吸液压力p0液体压入泵的结果。也就是说,P0的外因通过内因(VACUUM)而起作用,是不可或缺的。理想状况是在叶轮内造成真实空气,无论流量流失过程如何,泵在标准气压下只能吸收10.33米,实际泵吸高度在10米以下。
     为了保证离心泵的正常运行,在泵产品样品中或在泵特性曲线上绘制实测值(nsph)c加上相应的安全量作为必要的空化裕度r。
    1、根据装置的布置、地形条件、水位条件、运行条件和经济方案的比较等。
    2.考虑水平、垂直和其他类型的选择(直角、直角、转角、平行、垂直、垂直、垂直、潜水、拆卸、液体下游、无插头、自吸、齿轮、充油、灌水)。水平泵拆卸和组装方便;管理方便,但体积大;需要大面积;垂直泵;在许多状况下,叶轮浸入水中;可随时启动;自动或遥控;紧凑;安装面积小;价格低廉。
    3.根据液体介质的性质,确定清水泵、热水泵回油泵、化学泵或防腐泵或杂质泵或非阻塞泵。泵安装在爆炸区,根据爆炸区的水平,使用防爆电机。
    4.振动量分为气动和电动(220V电压和380V电压)。
    5.根据泵或双泵的流量大小,选用单泵或多泵,高速泵或低速泵(空调泵),多级泵效率比单泵,选用单级泵和多级泵,应选用单级泵。
    6.确定特定泵型号后,采用什么系列泵选型,根据最大流量,放大5%-10%后的两个主要性能参数,在型图或序列特征曲线中确定特定型号。
    利用泵的特性曲线,在水平坐标上找到所需的流量值,在垂直坐标上找到所需的升程值,将垂直线或水平线分别从两个值向上和向右指向,两条线的交汇处在特性曲线上,然后泵作为泵的选择,但这种理想状况是很小,
     一般会遇上以下几种状况:
     第一,特征曲线顶部的交叉点,表明流量符合要求,但头部不够,在此时,如果头部不多,或者差5%左右,仍然可以选择,如果头部差别较大,则泵头较大。或者试图减少管道阻力损失。
     B,第二:交点低于特征曲线,在泵特性曲线扇形梯形范围内,在该模型的初始集合上,然后根据叶轮直径的不同,确定是否切割叶轮直径,如果叶轮差小,不切割,如果头差大,根据需要的Q,H,根据其直径和切割公式,切割叶轮,如果叶轮不需要切割。在选择泵时,有时需要考虑生产工艺要求,选择不同形状的q-h特性曲线。
     一般来说,表示主要性能参数之间关系的曲线称为离心泵的性能曲线或特性曲线。特性曲线包括:流量-扬程曲线(Q-H),流量-效率曲线(Q-η),流量-功率曲线(Q-N),流量-汽蚀余量曲线(Q-(NPSH)r),性能曲线作用是泵的任意的流量点,都可以在曲线上找出一组与其相对的扬程,功率,效率和汽蚀余量值,这一组参数称为工作状态,简称工况或工况点,离心泵最高效率点的工况称为最佳工况点,最佳工况点一般为设计工况点。
     一般离心泵的额定参数即设计工况点和最佳工况点相重合或很接近。在实践选效率区间运行,即节能,又能保证泵正常工作,因此了解泵的性能参数相当重要。
