耐酸碱磁力泵的组成部分

文章出处:http://www.ahtlclb.com/ 人气:发表时间:2020-08-25

    化工磁力泵的结构部件由泵体,叶轮,内磁转子,隔离套,外磁钢,支架,电机等组。磁力泵的结构都差不多。主要看谁的磁块的磁性能保持多久。其中稀土永磁材料优先选用,强有力的是钕铁硼ND-FE-B,其磁能积高达28X104T·A/M以上,内察矫顽力超过1120KA/M,倍受青睐。但其工作温度不能超过120℃高温条件下可选用衫钻永磁材料,SM(CO,CU,FE,ZR)7.4的磁能积约为192X103T·A/M,其工作温度可高达300℃,目前,可供磁力泵选用的磁性材料较多,常用的有ALNICO、铁氧体及稀上永磁材料衫钻SMCO5(简称1:5),SM(CO,CU,FE,ZR)7.4(简称2:17),ND-FE-B等。

    下面介绍不同类型的磁力泵详细结构:

    1、壳体部分:由泵体、泵盖等组成,它承受泵的全部工作压力;泵体叶轮水力形式符合API685标准,是磁力泵水力性能的主要表征零部件,其功能是强迫液体旋转,从而将原动机的机械能转换成液体能量。

    2、内、外转子:内、外转子配套使用,共同形成磁力泵的磁传动部件。

    3、转子部分:分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

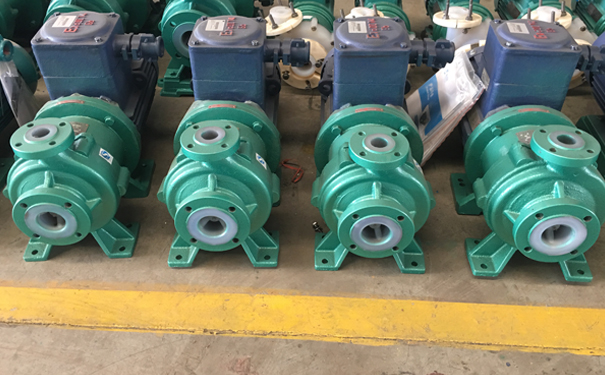

     磁力泵

    4、连接部分:由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘:是泵转子系零件的支撑和定位零件。

    5、隔离套:隔离套是能彻底实现磁力泵完全无泄漏这一有点的唯一零件。

    6、传动部分:泵与原动机采用膜片式加长联轴器部件连接,检修时,只需将联轴器中间膜片卸下,即可进行磁力泵的检修。

    由于泵轴与介质接触,因此材料要求是耐腐蚀性,加工精度高,强度高或通过热处理方法增加材料的强度。磁力泵的磁性联轴器和泵体结合为一体,所以结构紧凑,维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。
